Cxy卡西亚全球安规认证工业X射线胶片LED观片灯

DL-2280DC

DL-2206D

DL-3010D

主要参数：

·输入电压：90-264VAC/47-63HZ/DC-12V5A(DL-2280DC;DL-2206D)/12V12A(DL-3010D)

·额定功率：60W(DL-2280DC,DL-2206D);160W(DL-3010D);

·最大亮度：(DL-2280DC)>300.000cd/㎡; (DL-3010D)>100.000cd/㎡

·观察范围：全屏幕

·屏幕尺寸：8*22cm/6*22cm/10*30cm

·调光范围：5—100%

·可观察黑度：>4.5D />4.0D

·表而温升：<18°C（常温下连续24小时）

·控制方式：手动+脚踏开关

·冷却方式：风冷

·高均匀庋:  >0.95

·散射系数:  >0.95

开发背景:

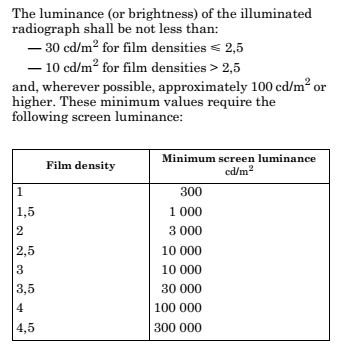

观片灯是X射线胶片评片的重要工具之一，根据用户对观察X胶片黑度要求的不同，LED观片灯会有不同规格的产品投放市场，但是，随着技术发展的需要，国内外用户对工业用X射线胶片LED观片灯的亮度；功耗；安规认证；发热；供电范围；野外使用等提出了新的要求，根据国际ISO-5580-1985和国家GB/T19802-2005标准的要求如下：（见下表）

对于用户提出的这些新的需求，要求其整机功耗要小于60瓦的情况下，LED观片灯的最高亮度要达到30万坎德拉（cd/㎡），观察胶片黑度要>4.5D，对于在野外作业时，还要可以使用车载电瓶供电，并且还必须要有非常创新概念的桌面支架和非常方便的复合挂墙功能。

改进或创新点：

根据用户的上述需求，我们首先是要对LED光源进行优化，优化后的单LED光源在每瓦特的耗电下必须要有大于220lm(流明)的光亮度输出。这是一个非常复杂的问题，按目前现有每瓦特下的单LED发光亮度是无法达到的（因为LED观片灯必须要解决观察屏上的光斑问题），经过深入分析和反复试验，我们最终采用了全球领先的解决方案，解决了低功耗高亮度的难题。

对于LED电源驱动部分，客户需要达到全球安规认证，为此，我们采用了绿色环保且适合输入电压90-264VAC的设计，使其工作效率高达92%-94%，且具有短路、过负载、过电压、过温度保护和防火功能。

在适配车载电瓶的状态下使用，我们独立开发了高性能PWM精确亮度控制器，可以使屏幕亮度的均匀度系数达到且大于0.95，在没有交流电的野外作业时，使用配套的车载点烟器接口，可以非常方便的接入汽车电瓶而驱动LED观片灯正常工作。

要设计一款具有挂墙功能的桌面支架，在平时携带时也能很方便的收藏在LED观片灯壳体里的支架，这也是一项艰巨的任务，我们的工程师们巧妙的创造出了具有自动启撑功能的兼具挂墙和桌面使用的可折叠支架，他们的这些设计制造技术已经全部取得了国家专利。(专利号：ZL 2019 2 0919862.2；ZL 2018 2 1815052.4；ZL 2018 2 1815053.9；ZL 2018 2 1815051.X；ZL 2016 2 0651557.6；ZL 2016 2 0651584.3; ZL 2016 2 0651583.9; ZL 2016 2 0709826.X)。

典型应用：

适用于：航空航天、军工企业、核电工业、石化管道、船舶制造、压力容器、电力等一切需要射线胶片检测的单位。

荣誉用户：

目前产品主要供出口。（英；法；德；美；加；中东；拉美等国家）





研发和制造商：温州市卡西亚智能科技有限公司
