Cxy卡西亚超级强光工业射线胶片LED观片灯

 DL-1417

 DL-2410A;B;C

 DL-100

主要参数：
  ·输入电压：100-264VAC
  ·额定功率：200W;480W;600W
  ·最大亮度：(DL-2410)>300.000cd/㎡; (DL-100)>1100.000cd/㎡
  ·观察范围：全屏幕
  ·屏幕尺寸：10*20cm(A);10*30cm(B);10*40cm(C)
  ·调光范围：5—100%
  ·可观察黑度：>4.5D
  ·表而温升：<18°C（常温下连续24小时）
  ·控制方式：手动+脚踏开关
  ·冷却方式：风冷
  ·高均匀庋:  >0.95
  ·散射系数:  >0.95

开发背景:

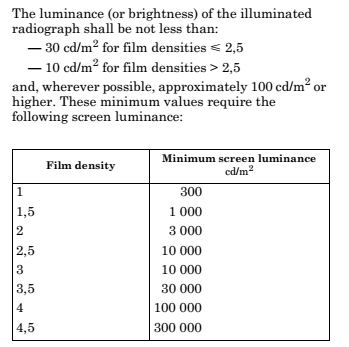

观片灯是射线胶片评片的重要工具之一，根据用户对观察胶片黑度要求的不同，LED观片灯会有不同规格的产品投放市场，但是，随着技术发展的需要，用户对LED观片灯的亮度和均匀度的要求越来越高，国际ISO-5580-1985和国家GB/T19802-2005标准的要求如下：（见下表）

对于某些特殊用户的需求，要求LED观片灯的最大屏幕面积达36cm*43cm(14*17英寸)，观察胶片黑度>4.0D，其屏幕输出亮度必须大于100.000cd/㎡(10万坎德拉)，而对于观察胶片黑度>4.5D的LED观片灯，其最大屏幕面积要达到10cm*40cm(4*16英寸)，其屏幕输出亮度必须大于300.000cd/㎡(30万坎德拉)，还有要求更高的用户，需要LED观片灯能观察胶片黑度达到5.0D以上,要达到如此要求，LED观片灯的亮度输出必须达到1100.000cd/㎡(110万坎德拉)，为了使LED观片灯能输出如此高的亮度，且屏幕面积要足够大，这是目前在我们国内市场还没有一款用真实的测试数据来证明其LED观片灯能达到这个水平。
改进或创新点：
高亮度的LED（发光二极管）对于亮度输出的单位一般都是以光通量（流明lm）来计量的，光通量是代表发光体在单位时间内发出的所有光线的总和。而根据观片灯的国际及国家标准要求，其屏幕亮度是以坎德拉（光强cd/㎡）来计量，光强代表一定方向上单位立体角度里的光通量,再加上/㎡，就代表单位立体角单位面积上的光通量。
根据光通量和光强的换算公式，若要制造一款屏幕面积10cm*40cm的，全屏幕亮度输出大于300.000cd/㎡（30万坎德拉）的LED观片灯，必须要有4.8万流明（lm）亮度输出的LED（发光二极管）阵列，根据目前LED灯珠制造商提供的数据，单颗1W的LED灯珠其输出最高亮度在100-140（lm）之间，若取其平均值120（lm），也需要400颗1W的LED灯珠，也就是说该阵列需要耗电功率400W，400W功率的LED灯珠在这个固定的面积范围内，其散热是一个很大的问题，要是散热设计不理想，将严重影响LED灯珠的使用寿命，并且引起严重的光衰，这是LED观片灯设计制造的一大关键技术之一，市场上的某些产品由于没有完全掌握散热的关键技术，采用温度传感开关作为热保护，在LED观片灯工作时，当温度上升到一个特定值，观片灯就会自动关闭，等到观片灯温度降低到某个特定温度，观片灯又可以启动，这种设计将会缩短LED（发光二极管）的使用寿命，并且严重影响用户的使用。
为了使LED灯珠的亮度输出损耗最小，又要屏幕亮度的均匀度系数大于0.95，对LED灯珠阵列的匀光也是另一大关键技术，匀光灯板材料的研究和选择，灯珠阵列与匀光灯板距离的精确设计都是关系到一台高效能观片灯的技术水平。当LED观片灯亮度大于30万坎德拉时，其超高亮度的光通过密度值很高的胶片时，只要几秒钟，其光就会被胶片吸收并发热，这种由光产生的热很快就会烧毁胶片，这个问题一直困扰着观片灯的设计工程师们，但是，卡西亚智能科技的工程师们已经采用创新的模块结构设计，完美的解决了以上所有LED观片灯的设计制造困难，他们的这些设计制造技术已经全部取得了国家专利。(专利号：ZL 2016 2 0651557.6；ZL 2016 2 0651584.3; ZL 2016 2 0651583.9; ZL 2016 2 0709826.X)。

典型应用：
适用于：航空航天、军工企业、核电工业、石化管道、船舶制造、压力容器等一切需要射线胶片检测的单位。
荣誉用户：
目前产品主要供出口。（英；法；德；美；加）

研发和制造商：温州市卡西亚智能科技有限公司
